SPE Automotive Award

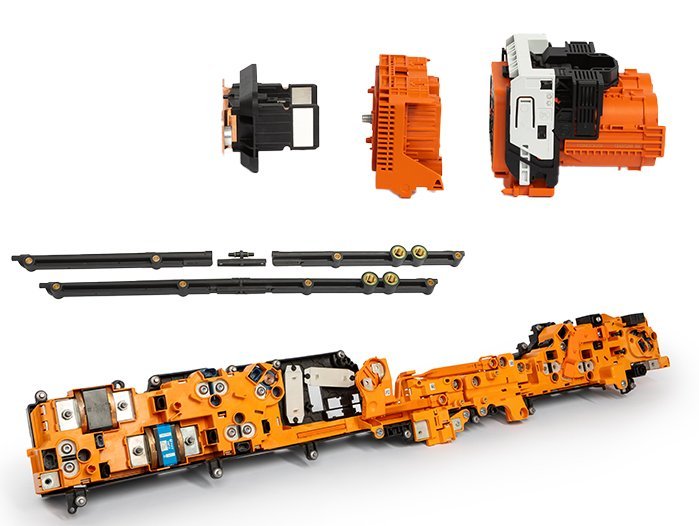

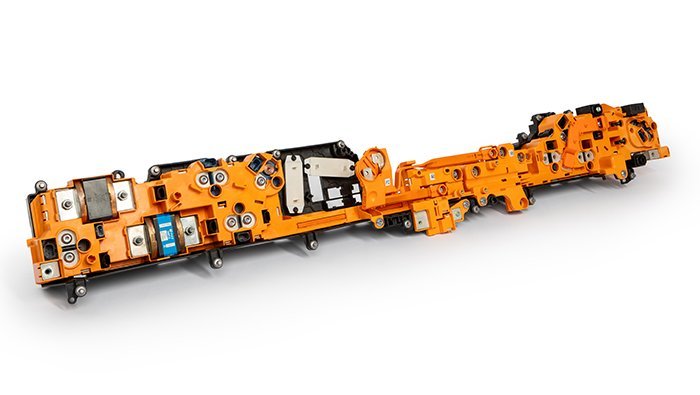

Für den Mercedes-Benz EQE wurde eine Baugruppe für das Batteriemanagement der Hochvoltbatterie entwickelt. Die Baugruppe ist im Batteriekasten verbaut und regelt die Stromflüsse im Fahrzeug über die integrierten Temperatursensoren, Schaltrelais und Stromführungen.
Die beiden orangefarbenen Abdeckungen bestehen aus Grilon BG-30 FR. Das Material wird wegen seiner Steifigkeit, hohen Fliessfähigkeit, der Entflammbarkeit nach UL 94 V0 sowie einer hohen elektrischen Durchschlagsfestigkeit eingesetzt. Die überspritzten Busbars sind aus einem schlagzähen Grilon TSGZ-15 gefertigt. Die hohe Bruchdehnung des EMS-Polyamids verhindert Rissbildungen die aufgrund unterschiedlicher Wärmeausdehnungen von Kupfer und Kunststoff bei -40°C bis +120°C.

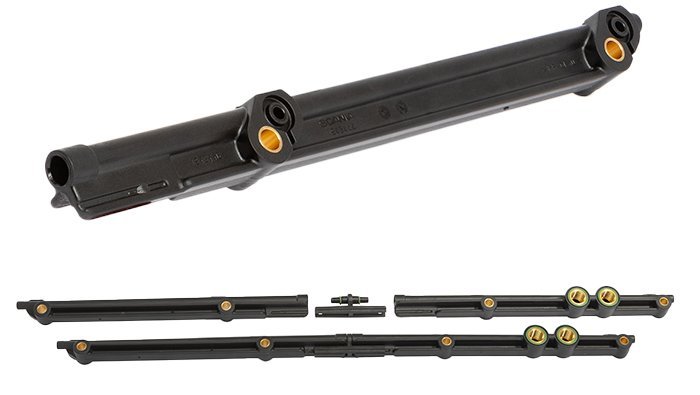

Die Abdeckungen der Busbars sind aus Grilon TS V0 gefertigt. Das unverstärkte Polyamid erlaubt das vollautomatische Verclipsen der Bauteile. Die extrudierten Busbars sind mit einer Schicht aus Grilamid XE 3817 ummantelt, das speziell für die Haftung auf Metallen entwickelt wurde. Durch die sehr gute Dehnfähigkeit und Haftung des EMS-Polyamids kommt es während dem 3-D Umformprozess zu keinerlei Ablösungen. Zudem besitzt das Material eine hervorragende Alterungsbeständigkeit über 3000 Stunden bei bis zu 125°C. Alle Komponenten werden auf einem 1.2m langen Strukturträger montiert, der aus einem sehr leichtfliessenden Grilon BG-30 S hergestellt wird.

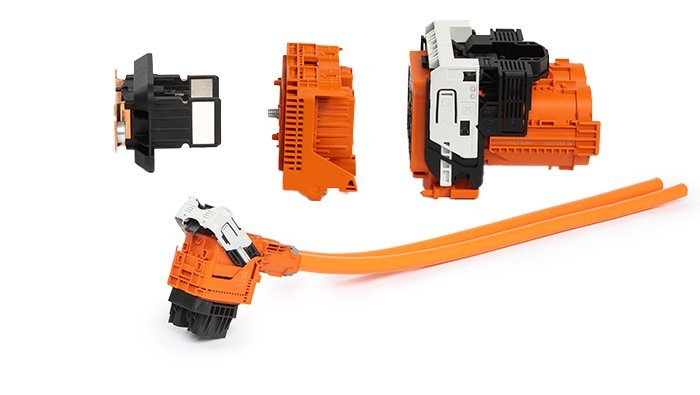

Für die Kontaktierung von Hochvoltleitungen in Elektroautos bis 1000 V wurde ein hochinnovativer Hochvoltstecker entwickelt. Diese Hochvoltstecker sind für Verbindungen bis 95 mm² Kabelquerschnitt die derzeit kleinsten und kompaktesten Stecker auf dem Markt. Zum Einsatz kommen diese in der motornahen Verbauung in Batterieelektroautos (BEV) und Plugin-Hybridautos (PHEV) bei Temperaturen von -40°C bis 140°C.

Das speziell für diese Anwendung entwickelte EMS-Polyamid Grilon XE 16076 mit 60% Glasfaserverstärkung hat gegenüber herkömmlichen PA6-Typen eine um 40% verbesserte Fliessfähigkeit. Die Farbe ist selbst nach 1000 h Lagerung bei 150°C farbstabil und erlaubt eine einfache Laserbeschriftung. Die exzellente Festigkeit des Materials verhindert die Verformung und bleibt gleichwohl flexibel genug, um Clipse und Rastnasen ohne Werkzeug bedienen zu können. Das Material ist halogenidfrei, enthält keine metallischen Bestandteile und stellt damit die dauerhafte Isolation ohne Auftreten von Kontaktkorrosion sicher.
